AWG#16(1.25sq)~AWG#36(0.01sq)

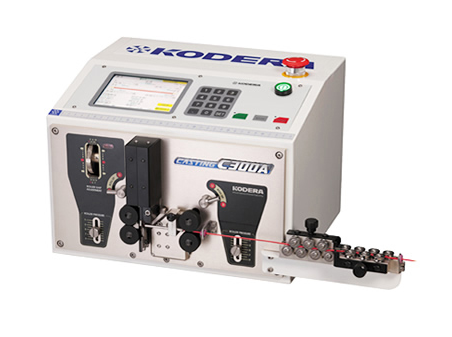

基本性能にこだわりながら、
シリーズ最小のコンパクト設計で最軽量化を再現。
更なる細線加工の充実と、扱いやすさに優れたスタンダードマシンです。

製品仕様

型式	C300A
外形寸法	幅370mm ×奥行370mm ×高さ296mm
重量	24kg
電源	AC100V or AC200V~240V(単相)50Hz/60Hz
消費電力（100V）	33W（定格）182W（最大）
カッティング長さ	0.1mm～99,999mm
カッティング公差	±（ 0.1＋0.0005×L ）mm※2 Lは切断長さ
ストリップ長さ	先端 : 0.1～20mm 後端 : 0.1～20mm※2
加工可能ワイヤー	種類 : AVSS,VSF, IV, KV, UL,テフロン , ガラス線等 サイズ : AWG#16（1.25sq）～AWG#36（0.01sq）※2 外径 : 最大 Max φ2.5mm※2
ワイヤー送り速度	可変可能
刃の材質	超微粒子合金
動力	ステッピングモータ

加工能力(1時間あたりの加工本数)

全長	本数
100mm	5,200
200mm	4,650
300mm	4,230
500mm	3,600
800mm	2,900
1000mm	2,550
1500mm	2,000
2000mm	1,700

加工条件

両端ストリップ：3mm
加工速度 : 9
芯線直径 : 0.6mm
プログラムA201
細線モード

加工サンプル

専用オプション

センサーで線材（ボビン）の残り外径を計測し、加工機本体からの切断長のデータを受けて、線材を常に最適な速度でCPD-06は右側へ、CPD-06Lは左側へ送り出します。
アキュームローラーを水平に動作させることにより、測長加速時の線材へのストレスを吸収し、スムーズな線材供給を行います。

製品仕様

型式	CPD-06/CPD-06L
外形寸法	本体のみ：幅350mm ×奥行400mm ×高さ755mm シャフト含む：幅450mm ×奥行545mm ×高さ755mm～1005mm
重量	35kg
電源	AC200V ～ AC240V（単相）50Hz/60Hz
消費電力（200V）	静止時12W　　最大70W
回転数	最大1200RPM
ボビン径	最大φ600mm
ボビン重さ	最大20kg
ボビン幅	最大200mm
ボビン穴径	20mm～40mm
動力	ステッピングモータ

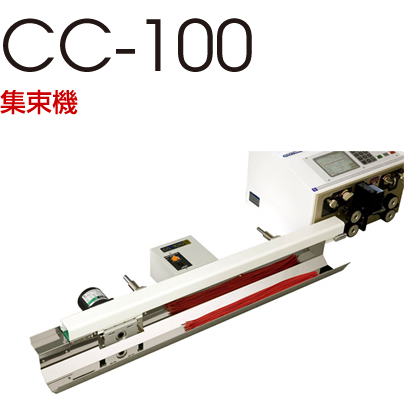

キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。

製品仕様

型　式	CC-100
外形寸法	幅1200mm ×奥行340mm ×高さ135mm
重　量	10kg
電　源	AC100VorAC200V（単相）50Hz/60Hz
消費電力（100V）	最大15W
適用線径	φ1mm以上※
動　力	インダクションモータ エアーシリンダー
