進化したコルゲートチューブカット専用機

チューブの切り口が美しい平刃ギロチン方式を採用

• チューブ切断専用機がユーザビリティと信頼性を向上させてモデルチェンジしました。
• タッチパネルを採用し、基板と電源システムを刷新しました。また、動作の最適化により加工速度が向上しました。
• 平刃を使用しており、垂直に平刃を落として切断。加工チューブへのダメージを抑え、安定した切断が可能です。
• スリット有り・無し両方のコルゲートチューブに対応しています。スリット有りチューブを加工する場合は、
  スリット箇所を常に下側に向けるガイドを採用し、安定した加工を実現しました。
• 多言語表示機能を搭載し、更なる言語追加にも対応した余裕あるシステムです。現在は13言語（日本語・英語・簡体中国語・繁体中国語・韓国語・トルコ語・ポーランド語・インドネシア語・タイ語・ベトナム語（２種）・スペイン語（２種））に対応しています。

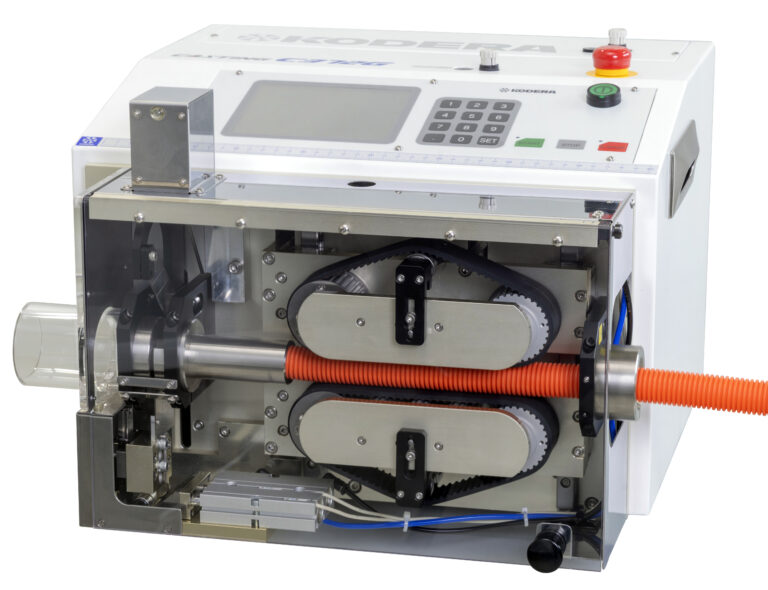

  *画像はオプションのチューブ有無センサーが装着されています。

製品仕様

型　式	C372G
外形寸法	幅440mm ×奥行490mm ×高さ330mm
重　量	31kg
電　源	AC100V〜240V（単相）　50Hz/60Hz *ワールドワイド対応
消費電力（100V）	20Wh（待機時）　146Wh（動作時最大）*速度: 4、L=2,000mm
エア源	6Nℓ/min 0.5MPa ※1
カッティング長さ	0.1mm〜99,999mm（設定可能数値）
加工可能チューブ	コルゲートチューブ、PVCチューブ
外径サイズ	最大 ⌀38mm ※2
チューブ送り速度	可変可能
刃の材質	合金工具鋼
動力	ステッピングモーター：2軸・測長用、エアーシリンダー：切断

加工能力(1時間あたりの加工本数)

全長	本数
50mm	10,400
100mm	9,300
500mm	5,000
1000mm	3,100
2000mm	1,800

加工条件／コルゲートチューブ外径：⌀11mm、 測長速度：7、供給エアー：0.5MPa、プログラムA004

※当社測定による数値です(2025年6月18日現在のものです)。

線材の種類、またはその他の加工条件により記載数値を下回る場合があります。

追加オプション

• CPS-01G（山谷切断機構）を搭載することによりご要望に合わせてチューブの切断位置を山・谷を指定しての切断が可能になりました。

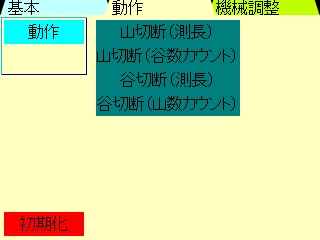

• 「全長を指定し、切断位置を山部分にするか、谷部分にするかを指定するモード」と、「指定した山・谷の数をカウントして切断するモード」が選択可能です。
• ※但し、スリット無しコルゲートチューブに限ります。
• ※山切断・谷切断の切り替え時はパーツの入れ替えが必要です。

加工条件

コルゲートチューブ外径 :φ11mm

F１（ローラー速度）:7

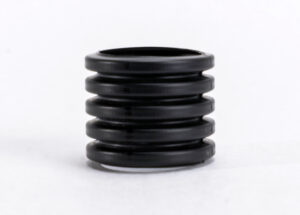

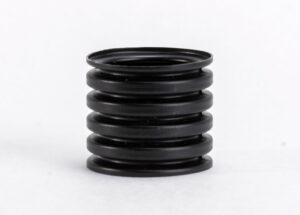

加工サンプル

専用オプション

製品仕様

型式	CPF-02B［CPFC］	CPF-02B［CPFFB］
外形寸法	幅400mm ×奥行400mm ×高さ970mm	幅580mm×奥行455mm×高さ300mm（ハンドルは含まない）
重量	19kg	40kg
電源	AC100V （単相）50Hz/60Hz
消費電力（100V）	CPF-02Bのみ　静止時4W　最大320W	CCS-02との同時使用時　静止時4W　最大385W
適応チューブ	最大直径 φ39mm※2
動力		インダクションモーター

型　式	CCS-02
外形寸法	幅1360mm ×奥行1160mm ×高さ1510mm
重量	46.5kg
電源	CPFCから供給
適応チューブ	束径 最大φ1060mm※2
動力	インダクションモーター
