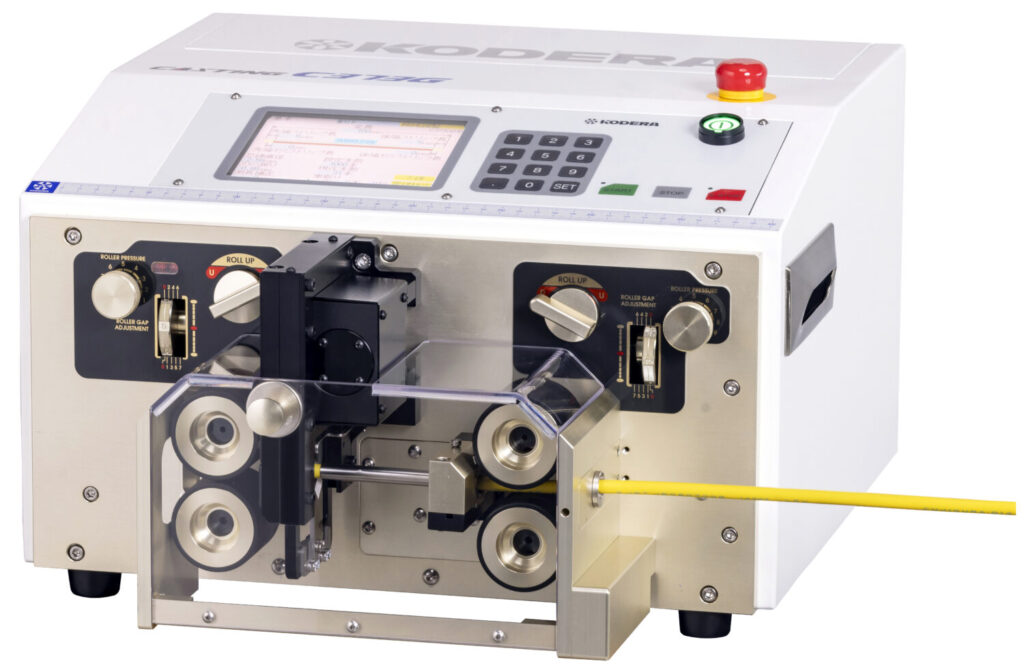

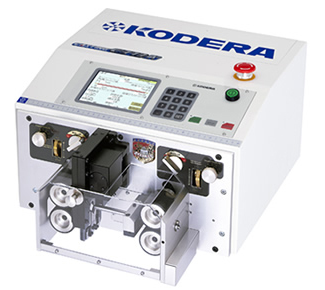

AWG#2(30sq)~AWG#28(0.08sq)

驚きのワイドレンジ&ハイパワー

１台でAWG＃2（30ｓｑ）～AWG#28（0.08ｓｑ）のワイドな加工範囲を実現しました。
最大径はφ11mmまでのラウンドケーブルに対応し、幅広い業種でご使用頂けます。

製品仕様

型式	C373A
外形寸法	幅430mm ×奥行510mm ×高さ265mm
重量	33kg
電源	AC100V or AC200V~240V(単相)50Hz/60Hz
消費電力（100V）	40W（定格）215W（最大）
エア源	9Nℓ/min 0.5MPa※1
カッティング長さ	0.1mm～99,999mm
カッティング公差	±（ 0.1＋0.0005×L ）mm※2 Lは切断長さ
ストリップ長さ	先端 : 0.1～47.9mm 後端 : 0.1～47.9mm
加工可能ワイヤー	種類 : AVSS,VSF, IV, KV, UL,テフロン , ガラス線等 サイズ : AWG#2(30sq）～AWG#28（0.08sq）※2 外径 : 最大 Max φ11mm※2
ワイヤー送り速度	可変可能
刃の材質	超微粒子合金
動力	ステッピングモータ/エアーシリンダー

加工能力(1時間あたりの加工本数)

全長	本数
100mm	2,300
200mm	2,100
300mm	1,950
500mm	1,700
800mm	1,450
1000mm	1,300
1500mm	1,050
2000mm	850
3000mm	650
5000mm	450

加工条件

芯線直径 ： 0.75mm
刃の戻り ： 0.15mm
両端ストリップ ： 3mm
加工速度 ： 9
標準モード
電線 ： UL1007　AWG#22

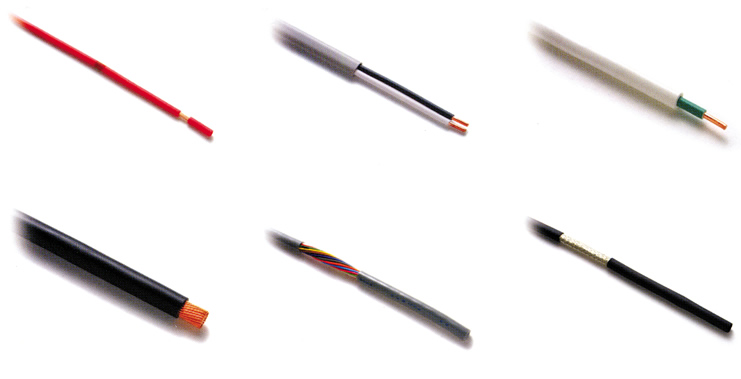

加工サンプル

専用オプション

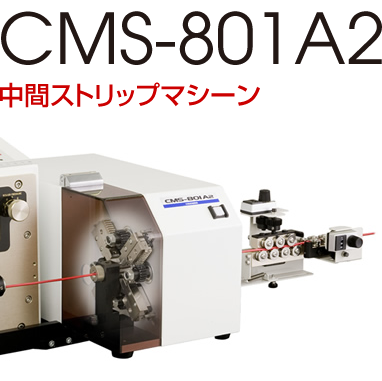

線材の中間皮剥きの自動化を実現。外径寸法8φまでの線材に対応し、1本につき10箇所までの自動中間皮剥きを可能にした画期的なマシンです。

加工サンプル

製品仕様

型式	CMS-801A2
外形寸法	幅185mm ×奥行355mm ×高さ190mm
重量	12kg
電源	AC100V又はAC200V（単相）50Hz/60Hz
消費電力（100V）	停止時65W　最大390W 但し、C373A、C381A又は C373A+CMS-801A2の消費電力
中間ストリップ長	最長34mm
中間ストリップ数	最大10ケ所
加工電線最大外径	φ8mm
動力	ステッピングモータ

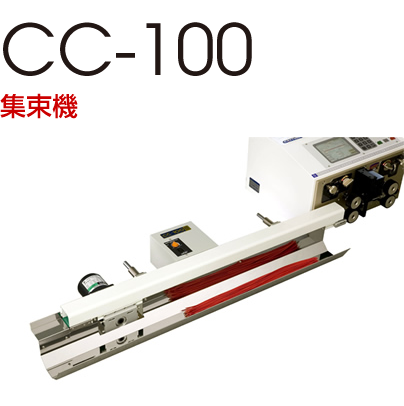

キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。

製品仕様

型　式	CC-100
外形寸法	幅1200mm ×奥行340mm ×高さ135mm
重　量	10kg
電　源	AC100VorAC200V（単相）50Hz/60Hz
消費電力（100V）	最大15W
適用線径	φ1mm以上※
動　力	インダクションモータ　 エアーシリンダー
