HOME ー 商品 ー キャスタグノン ー C550SZTSe

PRODUCT

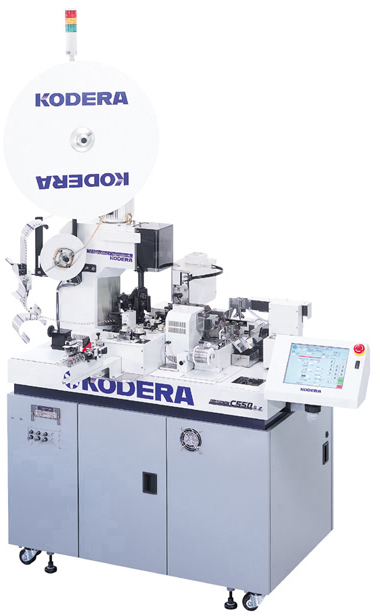

C550SZTSe

全自動片端圧着・片端撚りハンダ機
C550SZe+自動線材撚り機(CASY-645)+ハンダ装置(SUA)

C550SZTe

全自動片端圧着・両端撚り機
C550SZe+自動線材撚り機(CASY-645)

C550SZSe

全自動片端圧着・片端ハンダ機
C550SZe+ハンダ装置(SUA)

C550SZe

全自動片端圧着機

C550STSWIIe

全自動両端撚りハンダ機
C550SZe+自動線材撚り機(CASY-645)+
ハンダ装置(SUA)+先端側ハンダ装置(CS-055F)

オプションによって広がるバリエーション

C550SZeをベーシックマシンとして加工内容、業務の発展に合わせてお選びいただけるオプショナルチョイスシステム。また、ハンダ装置、撚り機は後からでも追加取り付けが可能です。

CASY-645

自動線材撚り機

実績のある機構
撚りの美しさは、評価の高いキャスティング C370A用の撚りCASY-637Aのメカニズムを導入。
撚る量と掴む強さが簡単に調節でき、線材ごとの一番きれいな撚りと、片端撚り、両端撚りの設定がワンタッチで可能です。

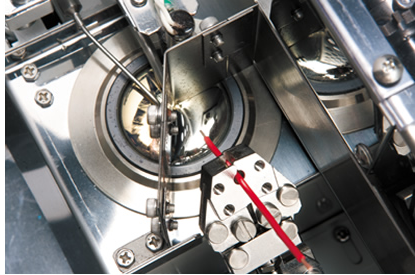

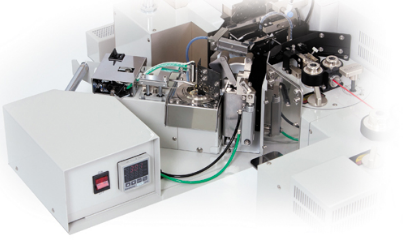

SUA

ハンダ装置

高品質と高経済性を約束する新機構

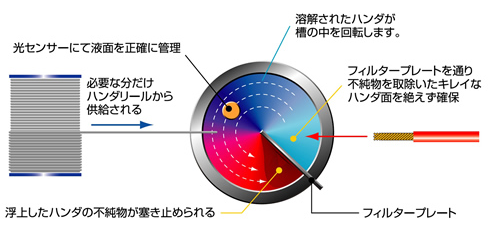

新開発された静止式ハンダ槽CS-055は、比重が軽い為に浮上してくる不純物を回転する槽に設けられたフィルタープレートが絶えず取り除く為、毎回きれいなハンダ面にてハンダ付けが可能です。ハンダ槽には耐食性に優れている完全削り出しチタンを採用して、従来品(ステンレス製)よりもロングライフ化を実現。また、ハンダも必要な分だけリールから送られる為、経済性にも優れています。

職人の技をワンタッチ調節

線材の太さや付けたいハンダの量にあわせて、ハンダ槽への投入スピード、投入深度、投入時間、引き抜きスピードをワンタッチ調整。目的に合わせた全ハンダ、部分ハンダも思いのままに調節できます。

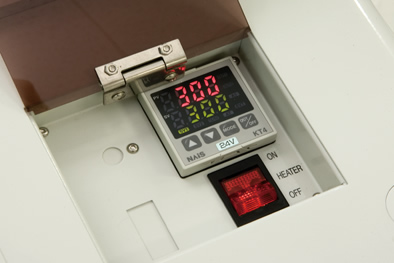

デジタル温度パネル

ハンダの温度はデジタル入力。設定したい温度を確実に維持できます。

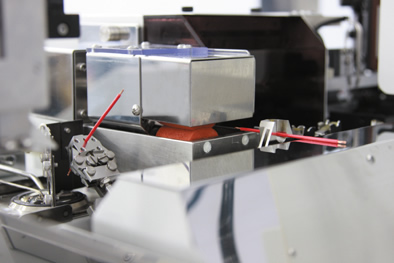

飛散のないフラックス機能

フラックスを付着したローラーを上下に2個設置。線材が通過する間だけ通過速度に合わせて、ほんの少しだけ回転し、フラックスの飛散を防止します。また、フラックスの量は思いのままに調節できます。

CS-055F

先端側ハンダ装置

SUA ハンダ装置(後端側)同様「回転式」を採用。
比重が軽い為に浮上してくる不純物を回転する槽に設けられたフィルタープレートが絶えず取り除く為、毎回きれいなハンダ面にてハンダ付けが可能です。 ハンダ槽には耐食性に優れている完全削り出しチタンを採用しロングライフ化を実現。また、ハンダも必要な分だけリールから送られる為、経済性にも優れています。 フラックスは絶えず循環させ、電線に落流塗布する方式を採用。 写真右:フラックスの蒸発を極限まで抑えることによりムダが無く、経済性に優れています。
