新生キャスタグノン始動!

システムを一新。 優れた加工パフォーマンスを実現!

●独自の操作環境を構築することにより、電源ONからの起動時間が圧倒的に短縮。

●切断・先端剥き・後端剥きの刃をそれぞれ区別することにより、 被覆の剥き部分のさらなる品質安定および、 加工速度の高速化を可能にしました。

●被覆カスは、 従来の吹き付け機構に加えて、常に吸引することで、より飛散しにくくなりました。

●従来機に比べ、細かな波形管理が可能。

●圧着力の検出開始位置を指定可能。

●検出領域A、Bを指定し、 全体及び各領域の上限及び下限の許容値を個別に指定可能。

●指定した設定は端子毎に記憶可能。

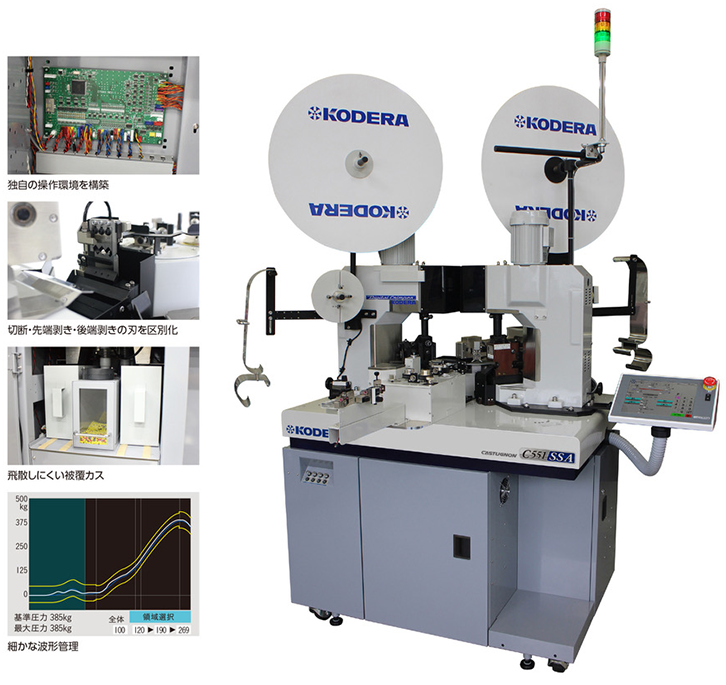

CASTUGNON C551SSA

FULL AUTOMATIC DOUBLE ENDS CRIMPING UNIT

製品仕様

寸法 (本体のみ) / 重さ (C551SSA)

幅	1,090mm
奥行	780mm
高さ	1,550mm
重量	421kg

加工寸法

先端設定可能値	0.1~30mm
後端設定可能値	0.1~20mm
最短加工寸法 ※1 [ ]はオプション装備にて可能	L1≧44mm[25mm]
最大切断長	99,999mm (約100m)
カッティング公差	±(0.2+0.002×L)mm以内 L=切断長

圧着機

圧着端子	オープンバレル連続端子 (サイドフィード、エンドフィード) クローズドバレル連続端子
圧着能力	2,5ton (3tを選択可)
ストローク	30mmまたは40mm
種類	ギヤード三相インダクションモーター

サプライ

電源	単相AC200~240V 50/60Hz
エア源※2	15.7L/min
消費電力 (AC200V時)	静止時 : 270Wh 動作時 : 891Wh

加工線材

適用線径	AWG#12~AWG#32 (但し、 線材による)
適用線種	AV、AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、IV、 テフロン線、 ガラス線など

加工能力表 (1時間あたりの加工本数)

全長	本数
100mm	5,260
200mm	5,260
300mm	5,250
500mm	4,930
800mm	4,560
1000mm	4,370
1500mm	3,980
2000mm	3,640
3000mm	3,120
4000mm	2,750
5000mm	2,430

加工条件

電線/0.5sq (AWG #20)

先後端/4.5mmストリップ

細線モード

速度/全て9

芯線直径 /0.8mm

刃の戻り/0.2mm

後端掴み位置/30mm

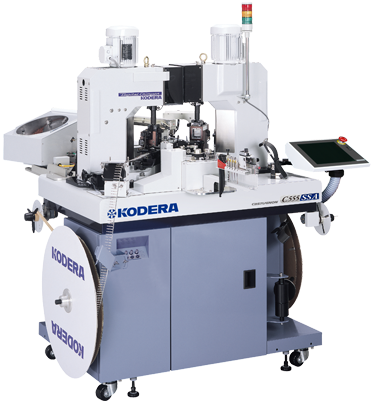

C555SSA

片端防水シール挿入ユニットを搭載した両端圧着機。

C551SSAをベースに、防水シール挿入ユニット(DF-01)を片端用に1基搭載したモデル。

加工能力表 (1時間あたりの加工本数)

全長	本数
100mm	3,280
200mm	3,280
300mm	3,280
500mm	3,230
800mm	3,070
1000mm	2,980
1500mm	2,790
2000mm	2,620
3000mm	2,340
4000mm	2,110
5000mm	1,930

加工条件

電線/ 0.5sq (AWG #20)

先後端/4.5mmストリップ

細線モード

速度/全て9

芯線直径/0.8mm

刃の戻り/0.2mm

後端掴み位置/30mm

防水ゴム挿入量/20mm

挿入後戻し量/2mm

防水ゴム位置検出有り

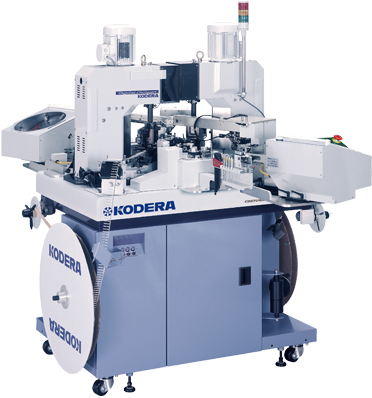

C558SSA

両端防水シール挿入で、数々のユーザーに応える。

C551SSAをベースに、防水シール挿入ユニット(DF-01)を両端用に2基搭載したモデル。

全長	本数
100mm	3,080
200mm	3,080
300mm	3,080
500mm	2,960
800mm	2,830
1000mm	2,750
1500mm	2,590
2000mm	2,440
3000mm	2,200
4000mm	2,000
5000mm	1,830

加工条件

電線/ 0.5sq (AWG #20)
先後端/4.5mmストリップ
細線モード
速度/全て9
芯線直径 /0.8mm
刃の戻り/0.2mm
後端掴み位置/30mm
防水ゴム挿入量/20mm
挿入後戻し量/2mm
防水ゴム位置検出有り
