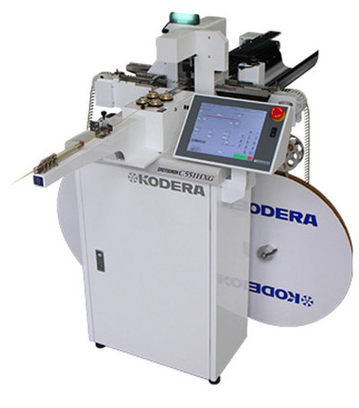

C551HXG

全自動両端圧着機

ソフトウェアの一新により、優れた加工パフォーマンスを実現

ハイスペックグレード「全自動両端圧着機キャスタグノンHXG」の登場です。
従来機C551HXAのソフトウェアを一新。
メインとなる基板をはじめとする「プレス制御基板」「MDU」「電源ユニット」を再構築。そこには新機種「キャスタグノンC551MG」で培った技術をそのまま応用し、より太い電線、より大きな端子に対応が可能になりました。
常に独創的な発想と創造、それはただマシンの性能向上のみならず、
誰にでも簡単に扱える作業者に優しいマシンを目指し、視認性に優れた
10.4インチカラータッチディスプレイを採用。
「次世代のベーシックマシン」となるにふさわしい魅力ある究極のマシンなのです。

本体仕様

型式・機能

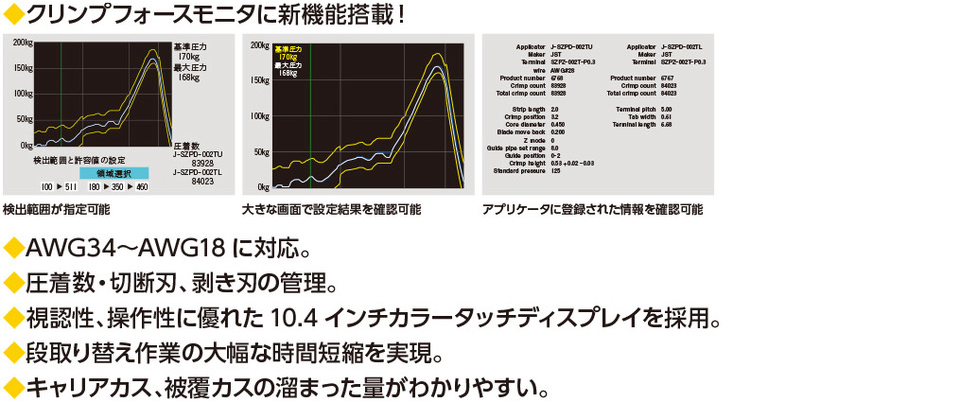

型式CASTUGNON C551HXG(クリンプフォースモニター標準装備)
機能両端ストリップ、両端端子圧着

加工寸法

ストリップ長先端/後端 0.1~7.0mm
最短加工寸法
L=62mm+先端端子のインシュレーションバレルまでの距離
※線材または、端子の種類などにより上記の寸法は変化しますので、必ず事前にテストを行ってください。
最大切断長99,999mm(約100m)
カッティング公差±(0.1+0.001×L)mm以内 L=切断長

圧着機

適用端子オープンバレル連続端子(サイドフィード)全長27mm以下
プレス能力標準1.2ton

寸法(本体のみ)、重量

幅×奥行×高さ830mm×700mm×1,230mm(ミニコンベア除く)
重量220kg(ミニコンベア含む)

サプライ

電源単相 AC100V~AC240V(フリー)
エア源1,000mm加工時 10ℓ/min 0.5~0.6MPa(清浄乾燥空気を使用してください)
消費電力待機時 : 255W
加工時 : 670W(1,000mm加工時)

加工線材

適用線径AWG#34~AWG#18(0.85sq)(但し、線材による)
※AWG#18以下、AWG#34以上についてはお問い合わせください。
適用線種AV、 AVS、 AVSS、 CAVUS、 KV、 KIV、 UL、 テフロン線など。

アプリケーター仕様

クリンパ側

幅×奥行×高さ27mm×23mm×79mm
重量86g
ID情報1. 端子情報(型番・メーカー名)
2. 電線種別
3. 芯線直径
4. クリンプハイト値
5. クリンプフォース値
6. 適正皮剥き寸法
7. 圧着位置データ
8. ショット数(最大10桁)
9. トリップショット数(最大10桁)
10. 管理者名(又は保有者名)
11. 管理ロットNo

ダイス側

幅×奥行×高さ42mm×30mm×57mm
重量114g
ID情報1. 端子情報(型番・メーカー名)
2. ショット数(最大10桁)
3. トリップショット数(最大10桁)
4. 管理者名(又は保有者名)
5. 管理ロットNo
IDタグ・無線RF約100kHzデータ送受信装置
◆本機仕様は、改良のため、予告なく変更することがあります。

加工能力表

実測日:2019.05.24

全長1時間あたり
75mm10,770本
100mm10,430本
300mm8,750本
500mm7,620本
1000mm5,250本

加工条件

電線:UL1571 AWG#30
端子(両端):JST SSH-003T-P0.2
設定:速度/標準
CPD-06使用
